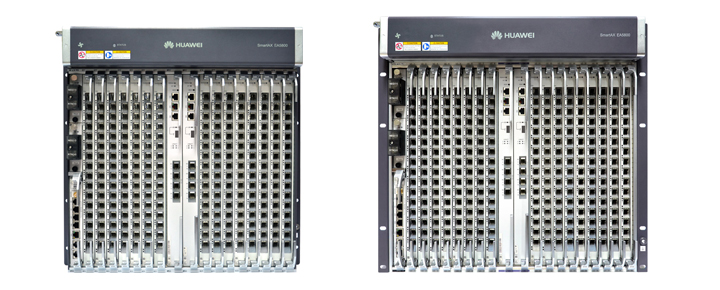

EA5800-X17
|
EA5800-X15
|

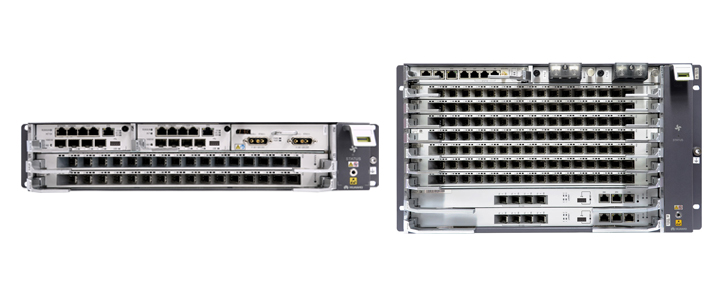

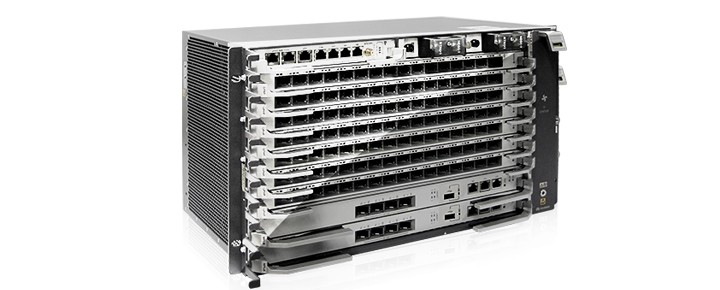

EA5800-X7
|
EA5800-X2
|
|
可配套的机柜
|
N63E-22
|
N66E-22
|
N63E-22、N66E-22
|
N63E-22
|
|
单板配置
|
主控板槽位：9、10
业务板/上行板槽位：1～8、11～19
通用接口板槽位: 0
电源接口板槽位：20、21
|
主控板槽位：8、9
业务板/上行板槽位：1～7、10～17
通用接口板槽位: 0
电源接口板槽位：18、19
|
主控板槽位：8、9
业务板/上行板槽位：1～7
通用接口板槽位: 0
电源接口板槽位：10、11
|
主控板槽位：3、4
业务板/上行板槽位：1～2
通用接口板: 不支持
电源接口板槽位：0
|
宽×深×高
（mm）
|
11U高，21英寸宽
不带挂耳：493×287×486
带挂耳：535×287×486
|
11U高，19英寸宽
不带挂耳：442×287×486
带挂耳：482.6×287×486
|
6U高，19英寸宽
不带挂耳：442×268.7×263.9
带IEC挂耳： 482.6×268.7×263.9
带ETSI挂耳： 535×268.7×263.9
|
2U高，19英寸宽
不带挂耳：442×268.7×88.1
带IEC挂耳： 482.6×268.7×88.1
带ETSI挂耳： 535×268.7×88.1
|
大重量
(带挂耳)
|
45 kg
|
35 kg
|
26 kg
|
9.4 kg
|
|
大输入电流
|
60 A
|
60 A
|
40 A
|
40 A
|
|
供电方式
|
直流供电
|
直流供电
|
直流供电
|
直流供电（双路备份）
交流供电+蓄电池备电
|
|
工作电压范围
|
-38.4V～-72V DC
|
-38.4V～-72V DC
|
-38.4V～-72V DC
|
直流供电：-38.4V～-72V
交流供电：100V～240V
|
|
额定电压
|
-48V/-60V
|
-48V/-60V
|
-48V/-60V
|
直流供电：-48V/-60V
交流供电：110V/220V
|
|
工作环境温度
|
-40°C ～ +65°C，最低启动温度为-25°C。（说明：65℃指业务框进风口的温度。）
|
|
工作环境湿度
|
5%RH～95%RH
|
5%RH～95%RH
|
5%RH～95%RH
|
5%RH～95%RH
|
|
气压环境
|
|
70kPa～106kPa
|
70kPa～106kPa
|
70kPa～106kPa
|
|
海拔高度
|
4000m以下空气密度会随海拔变化，从而影响设备散热能力，所以工作环境温度会随海拔变化。
|
业务板每槽位大
带宽（背板）
|
≥100Gbit/s
|
主控板交换容量
（负荷分担模式）
|
3.6Tbit/s
|
3.6Tbit/s
|
3.6Tbit/s
|
|
每业务槽位大带宽
(主控负荷分担模式)
|
100 Gbit/s
|
100 Gbit/s
|
|
80 Gbit/s
|
系统二层包转发率
（负荷分担模式）
|
5298 Mpps
|
5298 Mpps
|
5298 Mpps
|
714 Mpps
|
|
4K视频用户并发数
|
16000
|
16000
|
8000
|
2000
|
|
MAC地址数
|
262143
|
262143
|
262143
|
262143
|
|
ARP/路由表项
|
131072
|
131072
|
131072
|
131072
|
|
交换转发时延
|
具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包，时延不超过20μs。
|
|
满负荷误码率
|
端口满负荷传输时，比特差错率（误码率）<10 e-7。
|
|
系统可靠性指标
|
典型配置系统可用度： >99.999%
系统平均故障间隔时间MTBF（年）：≈45
说明：因为组网环境的差异及设备使用的单板不同，EA5800的MTBF时间参考值为45年，现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值，如果需要更详细的信息请联系华为技术有限公司相关人员提供。
|
|
GPON/XG(S)-PON端口数
|
272
|
240
|
112
|
32
|
|
GE/FE端口数
|
816
|
720
|
336
|
96
|
|
10GE端口数
|
408
|
360
|
168
|
16
|
